概述

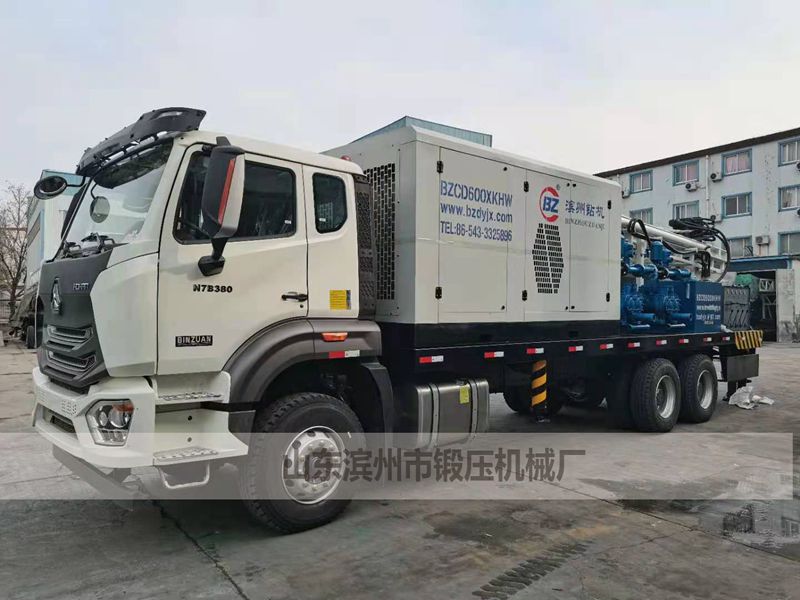

1. BZCD600XKHW钻机是一种新型、高效、多功能的全液压车载钻机,主要用于钻凿水井、监测井、地热空调孔、水电围堰注浆孔、堤坝防渗注浆孔、基础加固注浆孔、露天采矿、锚固、国防工程等各种深孔凿岩工序。
2. 该钻机配备有大功率液压马达,液压钻臂,可以进行潜孔锤钻进,而且配备大流量泥浆泵,可以实现泥浆钻井。
3. 泥浆泵、空压机都在同一个汽车底盘上,并配备泡沫泵,方便、高效,整体性能高于其它类型钻机。
4. 根据客户要求,可以配备独立柴油机、电焊机等。
5. 可根据客户施工需求选用泥浆正循环钻机、气动潜孔锤钻进、空气发循环钻机、液动潜孔锤钻机等多种工艺。
钻井深度:600M
开孔直径:500MM
外形尺寸:12000×2550×3500MM
整机重量:26000KG
序号
|
名称
|
型号
|
参数
|
1
|
汽车底盘
|
特制底盘
|
中国重汽SINOTRUK 6X4 , 290HP
|
2
|
钻塔
|
|
塔架承载力:50T
两个液压油缸
油缸钻塔高度:6M
|
3
|
提升给进油缸
|
|
给进力:15T 提升力:30T
|
4
|
液压支腿
|
|
四个液压支腿
配备液压琐阀,避免液压阀漏油
|
5
|
钻井动力
|
|
底盘取力
|
6
|
卷扬
|
|
提升力2T
|
7
|
动力头
|
|
扭矩:10000NM
转速:0-90 RPM
|
8
|
泡沫泵
|
|
流量42L/MIN
压力:4MPA
提高钻屑上下效率,对冲击器进行冷却和润滑。
|
9
|
操作台
|
|
集成操作台
升降镗塔、支腿油缸、升降、动力头等
系统压力表等。
|
10
|
空压机
|
|
压力:2Mpa 流量:29m3/min
|
11
|
泥浆泵
|
|
流量: 1100L/M 压力: 5Mpa
|
|
