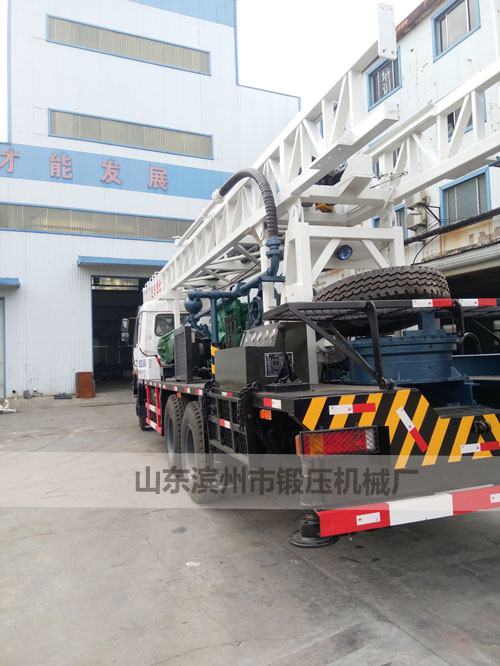

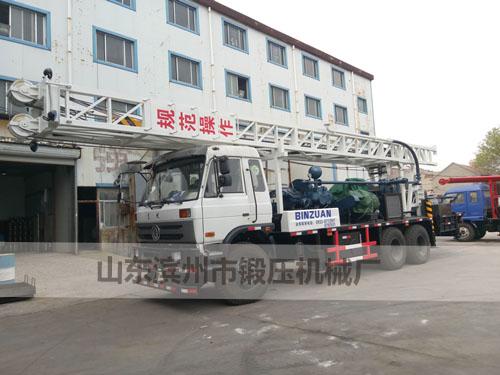

特 点：BZC400CDF6×4III车装水井钻机
订购热线：0543-3325896
|
◎BZC400CDF6×4III车装水井钻机是正循环回转钻机。该钻机选用东风6×4专用钻机底盘，型号为DFS1251GL18，排放标准国四，采用11.00R20钢丝越野花纹轮胎，越野性好。 ◎该钻机结构紧凑，底盘采用独立玉柴有限公司生产，型号YC6J220-33柴油发动机，排放国四,功率162kw/2500rpm动力强劲。 ◎钻机配备液压双卷扬机组，主液压卷扬机能实现机械卷扬机的快速放绳功能。副液压卷扬机具有提升力大，升速度快的特点。 ◎上车钻井采用独立的东风康明斯6BT5.9-C130柴油发动机。功率97kW ，既能满足打井要求又能降低油耗，经济实惠。 ◎液压油缸控制井口卡板进退，使保险卡板闭合，来实现卡住或放开钻杆接头。 ◎气动一体化设计，实现气动远程控制BW850/2A泥浆泵离合，自动化程度高，操作简便省力。 ◎钻机装有4只液压支腿，两只机械支腿。每个液压支腿油缸活塞杆上都带有螺纹并配有锁母，钻机调平后可用锁母将油缸锁紧。这样，即使油缸泄露，底盘也不会失稳。 ◎转盘为拨杠式，内部采用螺旋弧齿轮传动，传递的扭矩大，是国内外同类钻机的2倍。 ◎装有30Kw发电机，带有离合器不用时脱离开,为施工现场驱动水泵、夜间照明、焊接维修、生活用电等提供方便； ◎液压系统采用了开式系统，上下车操纵分开，避免误操作。装有冬季油温加热器，夏季油温散热器,以适应不同季节液压油加热和散热。 ◎本钻机配有辅助卸杆油缸，利用此油缸推动转盘棘齿，卸开钻杆接头扣丝，再用转盘反转卸杆，以防卸杆时冲击力损坏钻机变速箱。 |
|
基本标准配置：
|
技术参数 |
|||
|
名义钻孔深度(M) |
400 |
||
|
转盘通孔直径（mm） |
500 |
||
|
转盘转速(r/min) |
110；96；56；36；21；12 |
||
|
转盘扭矩(kN.m) |
4.3；5；8.5；13.3；22.7；40 |
||
|
主卷扬单绳拉力(kN) |
40 |
||
|
主钩提升能力(kN) |
240 |
||
|
副卷扬单绳拉力(kN) |
40 |
||
|
副钩提升力(kN) |
160 |
||
|
钻塔承载能力（kN） |
260 |
||
|
钻塔有效高度(mm) |
11900 |
||
|
主钻杆（mm） |
108×108×7500 |
||
|
副钻杆（mm） |
￠88.9×9.8×5500 |
||
|
动力 |
柴油机型号 |
东风康明斯6BTA5.9-C130 水冷四冲程涡轮增压 |
|
|
额定功率 |
97kW |
||
|
额定转速 |
2200rpm |
||
|
最大输出扭矩 |
560Nm/1500rpm |
||
|
泥浆泵 |
型号 |
BW850/20 |
|
|
缸径（mm） |
150 |
||
|
排量（L/min） |
850 |
||
|
泵压（MPa） |
2 |
||
|
输入功率（kW） |
40 |
||
|
汽车底盘 |
底盘型号 |
DFS1251GL18 |
|
|
底盘形式 |
6×4 |
||
|
发动机 |
型号 |
YC6J220-33 |
|
|
型式 |
水冷四冲程增压中冷 |
||
|
额定功率(kW) |
162 |
||
|
额定转速(rpm) |
2500 |
||
|
工作状态（mm） |
11065×3050×14000 |
||
|
运输状态（mm） |
12700×2480×4000 |
||
